全向位移計

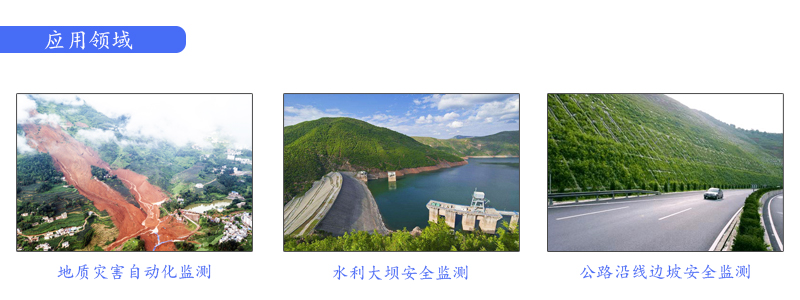

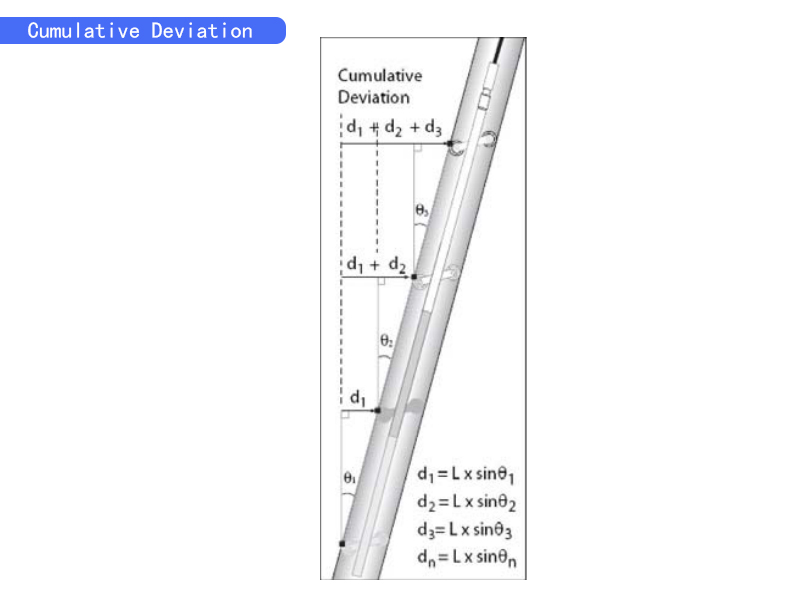

該內部監測系統主要針對類似于高邊坡、深基坑等巖土內部位移監測，對于巖土內部位移傳統監測方案有自動化，跟半自動化方案，兩種方案均是先在監測主體上鉆孔下測斜管（帶導向槽），或預埋測斜管，半自動化監測方案主要是采用人工測斜儀，人工拽拉測斜儀，每1m或0.5m讀取一組數據，再導到電腦生成曲線，自動化則是采用鋼絲每固定位置吊拉一導輪式固定測斜儀。半自動化的主要缺點人工操作是主體，對于偏遠邊坡監測人員配置成本很高，且數據不及時。而傳統自動化方式因巖土內部結構形變復雜，而導輪式固定測斜儀結構問題不能布置多節點，對巖土內部位移不能判斷準確，該全向位移計組成系統可在一個深部位移的孔布設多個節點，能準確的測量邊坡深部位移。
主要特點：
內置高精度MEMS加速度傳感器。
傳感器之間采用硬連接，更符合真實深部位移變化情況。
內置加速度傳感器，可以同時測得傳感器的加速度變化參數，可獲取測點的振動位移等參數。
防水等級高，可水下50米長期工作。
輸出可選擇更穩定的CAN總線輸出，保證多節點同樣可以與數據終端通信。
可通過北斗監測平臺擬合內部位移曲線。
技術參數：
技術指標
整機尺寸和電氣特征
量程
±90°（三軸）
功耗（典型值）
20mA（﹢12V）
分辨率
0.01°（0.2mm）
輸入電壓
9V~24V（建議12V）
精度
±0.01°（±0.2mm）
結構件
304不銹鋼
啟動時間
＜2s
適用測斜管
外徑70
輸出參數
X/Z/Y三軸絕對角度及調零后相對角度
環境適應性
輸出信號
北斗自定義485協議
溫 度
工作溫度-20℃ ~ +85℃
存儲溫度-20℃ ~ +90℃
配線
0.37×2×2 雙絞屏蔽水工電纜
防護等級
可水下50m長期工作
